SAW Filter & SAW Resonatoren

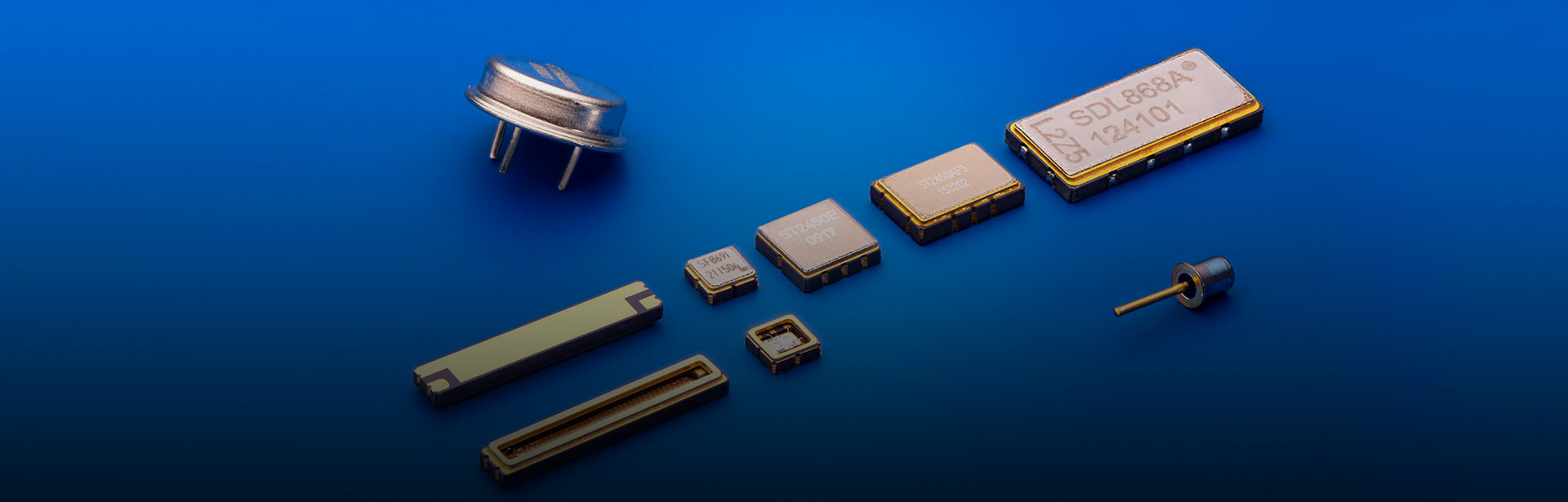

SAW Bauelemente

Vom Resonator zum Sensor

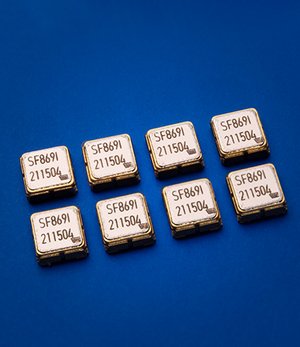

SAW Filter

SAW-Filter sind ein wichtiger Baustein moderner Kommunikationssysteme. Dies liegt an der Kombination sehr guter elektrischer Eigenschaften mit ihren geringen Abmessungen. Außerdem haben SAW-Filter im Vergleich zu ihren LC-Element- und piezokeramischen Pendants stabilere Eigenschaften gegenüber äußeren Einflüssen.

Die wichtigsten Vorteile von SAW-Filtern sind:

geringe Einfügedämpfung
hohe Sperrdämpfung
hohe Leistungsverträglichkeit
geringe Größe
Unabhängigkeit des Frequenzgangs (FFR) vom Amplituden-Frequenzgang (AFR)
hohe Rechteckigkeit von AFR
gute Temperaturstabilität

Wir fertigen SAW-Filter in kompletten Fertigungsserien von 30 MHz bis 3 GHz für bis zu 30 dBm Sendeleistung und eine breite Palette von Wireless-Anwendungen. Unten finden Sie unsere Liste von Standardbauteilen.

Sie haben das passende Bauteil nicht gefunden? Wir entwickeln und fertigen für Sie SAW-Filter für alle Frequenzbereiche bis 3 GHz nach Kundenanforderungen. Kontaktieren Sie uns!

SAW Filter - ISM

Type	Centre Frequency	Passband	Insertion Loss	Package Size
SAW Filter SF315B	315 MHz	0.5 MHz	1.8 dB	3.8x3.8 mm²
SAW Filter SF315D	315 MHz	0.5 MHz	2.1 dB	3.8x3.8 mm²
SAW Filter SF434A	433.92 MHz	1.0 MHz	2.1 dB	5x5 mm²
SAW Filter SF434C	433.92 MHz	0.4 MHz	2.2 dB	3.8x3.8 mm²
SAW Filter SF434D	433.92 MHz	0.4 MHz	1.0 dB	3.8x3.8 mm²
SAW Filter SF434E	433.92 MHz	1.0 MHz	2.1 dB	3.8x3.8 mm²
SAW Filter SF434G	433.92 MHz	0.4 MHz	2.2 dB	5x5 mm²
SAW Filter SF434I	433.42 MHz	1.0 MHz	2.1 dB	5x5 mm²
SAW Filter SF434K	433.92 MHz	1.74 MHz	2.1 dB	3.8x3.8 mm²
SAW Filter SF444A	444 MHz	1.0 MHz	2.6 dB	3.8x3.8 mm²
SAW Filter SF869A	868.3 MHz	0.4 MHz	1.9 dB	3.8x3.8 mm²
SAW Filter SF869B	869.0 MHz	2.0 MHz	2.0 dB	3.8x3.8 mm²
SAW Filter SF869C	869.0 MHz	2.0 MHz	2.0 dB	3x3 mm²
SAW Filter SF869D	868.3 MHz	0.6 MHz	2.3 dB	5x5 mm²
SAW Filter SF869F	868.3 MHz	0.6 MHz	2.3 dB	3.8x3.8 mm²
SAW Filter SF869I	868.3 MHz	0.4 MHz	2.0 dB	3x3 mm²
SAW Filter SF869M	868.8 MHz	0.4 MHz	2.0 dB	3.8x3.8 mm²
SAW Filter SF869O	869.0 MHz	2.0 MHz	3.0 dB	3x3 mm²
SAW Filter SF869R	868.3 MHz	0.4 MHz	2.9 dB	3x3 mm²
SAW Filter SF869T	868.3 MHz	0.4 MHz	3.0 dB	5x5 mm²
SAW Filter SF869U	868.69 MHz	0.95 MHz	3.0 dB	5x5 mm²
SAW Filter SF869V	869.0 MHz	0.4 MHz	2.0 dB	3x3 mm²
SAW Filter SF870A	869.6 MHz	1.0 MHz	2.1 dB	3.8x3.8 mm²
SAW Filter SF870B	869.6 MHz	1.0 MHz	2.1 dB	5x5 mm²
SAW Filter SF915C	915 MHz	2.0MHz	2.0 dB	3x3 mm²
SAW Filter SF915D	915 MHz	2.0MHz	2.0 dB	3.8x3.8 mm²
SAW Filter SF915F	915 MHz	10.0MHz	1.7 dB	3x3 mm²
SAW Filter SF917A	916.5 MHz	1.0 MHz	2.0 dB	3.8x3.8 mm²
SAW Filter SF928A	928.35 MHz	0.4 MHz	3.0 dB	3x3 mm²
SAW Filter SF2420D	2420.5 MHz	36.0MHz	4.0dB	3x3 mm²
SAW Filter SF2462C	2462.5 MHz	36.0MHz	1.7dB	3x3 mm²

SAW Filter - GPS / GALILEO / GLONASS

Type	Centre Frequency	Passband	Insertion Loss	Package Size
SAW Filter SF1575C	1575.42 MHz	2.0 MHz	2.2 dB	3.8x3.8 mm²
SAW Filter SF1575F	1575.42 MHz	2.0 MHz	1.2 dB	3x3 mm²
SAW Filter SF1575L	1575.42 MHz	4.4 MHz	1.0 dB	3x3 mm²
SAW Filter SF1591A	1591 MHz	4.0 MHz	1.2 dB	3x3 mm²
SAW Filter SF1591C	1591 MHz	28.0 MHz	1.3 db	3x3 mm²

SAW Filter - Broadcast

Type	Centre Frequency	Passband	Insertion Loss	Package Size
SAW Filter SF39C	36.3 MHz	6.25 MHz	24.3 dB	35x12.7 mm²
SAW Filter SF864A	864.0 MHZ	3.0 MHz	2.0 dB	3x3 mm²
SAW Filter SF946A	946.4 MHz	8.0 MHz	2.5 dB	3.8x3.8 mm²
SAW Filter SF948A	947.5 MHz	25.0 MHz	1.5 dB	3.8x3.8 mm²
SAW Filter SF1220A	1220 MHz	8.0 MHz	2.2 dB	3x3 mm²
SAW Filter SF1220B	1220 MHz	24.0 MHz	1.5 dB	3x3 mm²
SAW Filter SF1220C	1220 MHZ	8.0 MHz	2.0 dB	3x3 mm²

SAW Resonatoren

SAW-Resonatoren werden häufig zur Frequenzstabilisierung eingesetzt.

Die Hauptvorteile von SAW-Resonatoren sind:

Hohe Frequenzgenauigkeit
Geringe Temperaturabhängigkeit
Kompakte Bauform

Die hochfrequenten SAW-Resonatoren bieten hohe Güte und Temperaturstabilität der Frequenz.

Wir bieten Ihnen ein breites Sortiment 1-Port und 2-Port SAW-Resonatoren für den Einsatz in allen Frequenzbereichen. Unten finden Sie unsere Liste von Standardbauteilen.

Sie haben das passende Bauteil nicht gefunden? Wir entwickeln und fertigen für Sie SAW-Resonatoren für alle Frequenzbereiche bis 3 GHz nach Kundenanforderungen. Kontaktieren Sie uns!

SAW Resonatoren

Type	Centre Frequency	Frequency Variance	Q-Factor	Package Size
SAW Resonator SR315B	315.00 MHz	+/- 50 KHz	9750	3.8x3.8 mm²
SAW Resonator SR404A	403.55 MHZ	+/- 75 KHz	12000	5x5 mm²
SAW Resonator SR434A	433.92 MHz	+/- 50 KHz	10000	3.8x3.8 mm²
SAW Resonator SR434E	433.92 MHz	+/- 50 KHz	11000	3.8x3.8 mm²
SAW Resonator SR434F	433.92 MHz	+/- 75 KHz	16000	5x5 mm²
SAW Resonator SR434G	433.92 MHz	+/- 75 KHz	11000	5x5 mm²
SAW Resonator SR869A	868.35 MHZ	+/- 150 KHz	8500	3.8x3.8 mm²
SAW Resonator SR869B	868.95 MHZ	+/- 150 KHz	8500	3.8x3.8 mm²
SAW Resonator SR869C	868.35 MHZ	+/- 150 KHz	8500	3x3 mm²
SAW Resonator SR869E	868.30 MHZ	+/- 150 KHz	7500	5x5 mm²
SAW Resonator SR915A	915.00 MHZ	+/- 300 KHz	7500	5x5 mm²
SAW Resonator SR915B	915.00 MHZ	+/- 300 KHz	7500	3x3 mm²
SAW Resonator SR915C	915.00 MHZ	+/- 200 KHz	8000	3x3 mm²
SAW Resonator SR2442A	2442.00 MHZ	+/- 4000 KHz	2800	3x3 mm²
SAW Resonator SR2442B	2442.00 MHZ	+/- 4000 KHz	9400	3x3 mm²

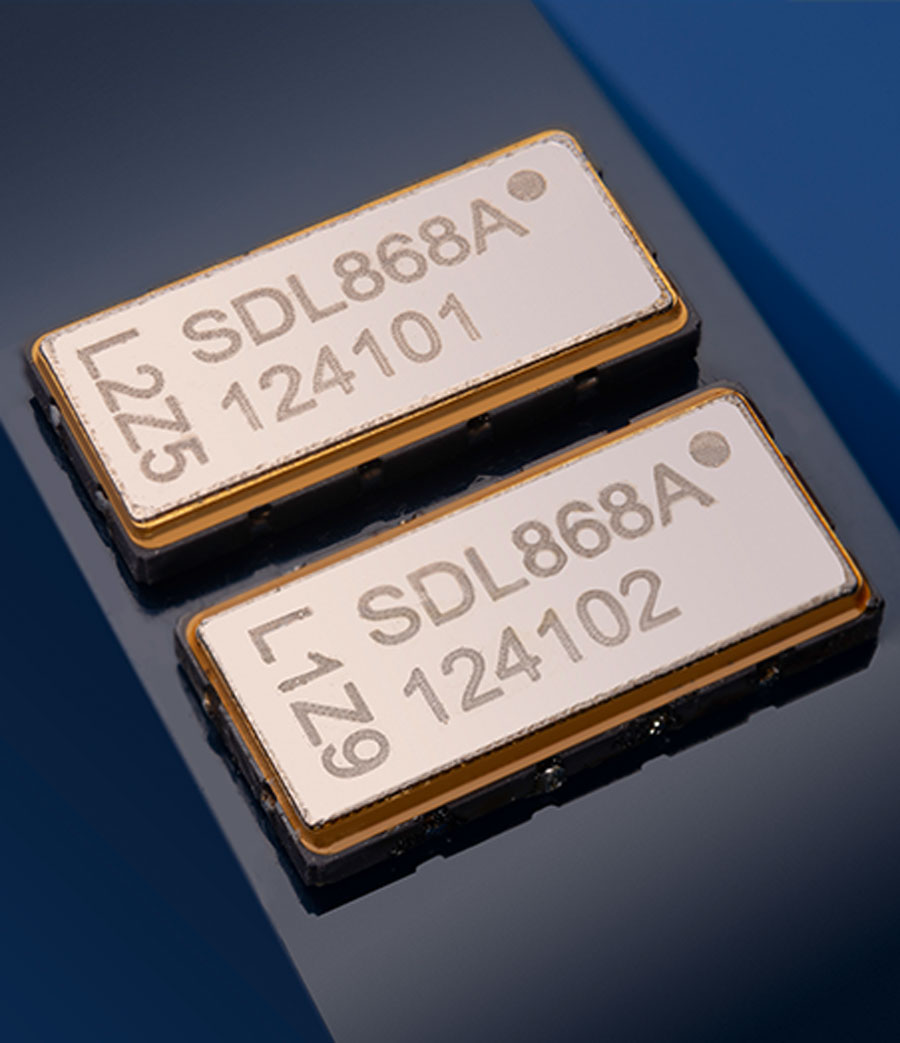

SAW Verzögerungsleitungen

SAW COMPONENTS Verzögerungsleitungen können wir Ihnen mit folgenden Spezifikationen anbieten:

Verzögerungsleitungen für Frequenzen bis zu 3GHz
Dispersive und nicht dispersive Verzögerungsleitungen
Kodierte Signalverarbeitung
Vorrangig Entwicklung nach individuellen Kundenanforderungen
Konzepterarbeitung und Parameteroptimierung gemeinsam mit Kunden
Anwendungsmodule mit SAW-Verzögerungsleitungen zur Adaption an bestehende Elektronik und Gehäusen

Für kundenspezifische Verzögerungsleitungen: Bitte kontaktieren Sie uns!

SAW Verzögerungsleitungen
Type Centre Frequency Delay Insertion Loss Package Size
SAW Delay Line SDL74A 74 MHz 1.6 µs 21.5 dB 22.2x12.8 mm²
SAW Delay Line SDL868A 867.5 MHz 1 µs 7.8 dB 13x6.5 mm²

Type	Centre Frequency	Delay	Insertion Loss	Package Size
SAW Delay Line SDL74A	74 MHz	1.6 µs	21.5 dB	22.2x12.8 mm²
SAW Delay Line SDL868A	867.5 MHz	1 µs	7.8 dB	13x6.5 mm²

SAW Sensoren und SAW IDENT Bauteile

Hier finden Sie SAW Sensor-Bauelemente und SAW IDENT-Bauelemente für den Einsatz in Ihren Sensormodulen für folgende Messgrößen:

Temperaturen von -40°C bis +350°C
Identifikation (RFID) von -40°C bis +350°C

SAW Sensoren eignen sich überall da, wo herkömmliche Sensorsysteme versagen - sei es aufgrund hoher Temperaturen, schneller Bewegung oder weil keine Energieversorgung möglich ist. SAW Sensoren zeichnen sich dadurch aus, dass sie selbst bei schwierigen Umweltbedingungen höchste Präzision liefern. Dazu zählen neben hohen Temperaturen auch elektromagnetische Felder in Elektromotoren, ionisierende Strahlung, hohe Bewegungsgeschwindigkeiten und mechanische Belastungen.

Wir entwickeln und fertigen für Sie auch SAW Sensoren nach Kundenanforderungen. Kontaktieren Sie uns!

Unsere kompletten SAW Sensorsysteme finden Sie hier.

SAW Temperatursensoren ISM 434 MHz

Type	Centre Frequency	Frequency Variance	Q-Factor	Package Size	Maximum Temperature
SAW Temperature Sensor SS433FB2	433.560 MHz	+/- 15 KHz	8200	3x3mm²	200°C
SAW Temperature Sensor SS433FB3	433.560 MHz	+/- 15 KHz	8200	3x3mm²	275°C
SAW Temperature Sensor SS433FB4	433.560 MHz	+/- 15 KHz	8200	3x3mm²	350°C
SAW Temperature Sensor SS434FB2	434.350 MHz	+/- 15 KHz	8200	3x3mm²	200°C
SAW Temperature Sensor SS434FB3	434.350 MHz	+/- 15 KHz	8200	3x3mm²	275°C
SAW Temperature Sensor SS434FB4	434.350 MHz	+/- 15 KHz	8200	3x3mm²	350°C
SAW Temperature Sensor SS435FB2	435.740 MHz	+/- 15 KHz	8200	3x3mm²	200°C
SAW Temperature Sensor SS435FB3	435.740 MHz	+/- 15 KHz	8200	3x3mm²	275°C
SAW Temperature Sensor SS435FB4	435.740 MHz	+/- 15 KHz	8200	3x3mm²	350°C
SAW Temperature Sensor SS436FB2	437.030 MHz	+/- 15 KHz	8200	3x3mm²	200°C
SAW Temperature Sensor SS436FB3	437.030 MHz	+/- 15 KHz	8200	3x3mm²	275°C
SAW Temperature Sensor SS436FB4	437.030 MHz	+/- 15 KHz	8200	3x3mm²	350°C
SAW Temperature Sensor SS434FO2	434.290 MHz	+/- 15 KHz	12500	TO25	200°C
SAW Temperature Sensor SS434FO4	434.280 MHz	+/- 15 KHz	13500	TO25	350°C
SAW Temperature Sensor SS435FO2	435.265 MHz	+/- 15 KHz	10500	TO25	200°C
SAW Temperature Sensor SS435FO4	435.285 MHz	+/- 15 KHz	11000	TO25	350°C
SAW Temperature Sensor SS436FO2	436.580 MHz	+/- 15 KHz	9000	TO25	200°C
SAW Temperature Sensor SS436FO4	436.610 MHz	+/- 15 KHz	9500	TO25	350°C

SAW Temperatursensoren ISM 2.4 GHz

Type	Centre Frequency	Frequency Variance	Q-Factor	Package Size	Maximum Temperature
SAW Temperature Sensor SS2414BB2	2415.77 MHz	+/- 700 KHz	8750	3x3mm²	200°C
SAW Temperature Sensor SS2417BB2	2417.82 MHz	+/- 700 KHz	8750	3x3mm²	200°C
SAW Temperature Sensor SS2422BB2	2423.00 MHz	+/- 700 KHz	8750	3x3mm²	200°C
SAW Temperature Sensor SS2429BB2	2430.23 MHz	+/- 700 KHz	8750	3x3mm²	200°C
SAW Temperature Sensor SS2432BB2	2432.35 MHz	+/- 700 KHz	8750	3x3mm²	200°C
SAW Temperature Sensor SS2437BB2	2437.47 MHz	+/- 700 KHz	8750	3x3mm²	200°C
SAW Temperature Sensor SS2437BB3	2435.60 MHz	+/- 700 KHz	6800	3x3mm²	275°C
SAW Temperature Sensor SS2444BB2	2444.71 MHz	+/- 700 KHz	8750	3x3mm²	200°C
SAW Temperature Sensor SS2447BB2	2446.86 MHz	+/- 700 KHz	8750	3x3mm²	200°C
SAW Temperature Sensor SS2452BB2	2451.96 MHz	+/- 700 KHz	8750	3x3mm²	200°C
SAW Temperature Sensor SS2452BB3	2450.10 MHz	+/- 700 KHz	6800	3x3mm²	275°C
SAW Temperature Sensor SS2459BB2	2459.22 MHz	+/- 700 KHz	8750	3x3mm²	200°C
SAW Temperature Sensor SS2467BB2	2466.49 MHz	+/- 700 KHz	8750	3x3mm²	200°C
SAW Temperature Sensor SS2467BB3	2464.40 MHz	+/- 700 KHz	6800	3x3mm²	275°C
SAW Temperature Sensor SS2474BB2	2473.77 MHz	+/- 700 KHz	8750	3x3mm²	200°C
SAW Temperature Sensor SS2482BB2	2481.90 MHz	+/- 700 KHz	8750	3x3mm²	200°C
SAW Temperature Sensor SS2482BB3	2479.00 MHz	+/- 700 KHz	6700	3x3mm²	275°C
SAW Temperature Sensor SS2422BO2	2422.00 MHz	+/- 1000 KHz	4350	TO25	200°C
SAW Temperature Sensor SS2442BO2	2442.00 MHz	+/- 1000 KHz	4350	TO25	200°C
SAW Temperature Sensor SS2449BO2	2449.00 MHz	+/- 1000 KHz	4350	TO25	200°C
SAW Temperature Sensor SS2456BO2	2456.00 MHz	+/- 1000 KHz	4350	TO25	200°C
SAW Temperature Sensor SS2463BO2	2463.00 MHz	+/- 1000 KHz	4350	TO25	200°C
SAW Temperature Sensor SS2471BO2	2471.00 MHz	+/- 1000 KHz	4350	TO25	200°C
SAW Temperature Sensor SS2478BO2	2478.00 MHz	+/- 1000 KHz	4350	TO25	200°C

SAW IDENT devices

Type	Centre Frequency	Insertion Loss (Code)	Package Size	Maximum Temperature	Codes
ST2450AM4	2442 MHz	39 dB	TO39	350°C	85320 (16 Bit)
ST2450BM2	2442 MHz	33 dB	TO39	200°C	85320 (16 Bit)
ST2450C	2442 MHz	33 dB	5x5mm²	125°C	1.35*10^6 (20 Bit)
ST2450D	2442 MHz	36 dB	5x5mm²	125°C	9.44*10^9 (33 Bit)
ST2450E	2442 MHz	38 dB	5x5mm²	125°C	6.75*10^11 (39 Bit)
ST2450F	2442 MHz	38 dB	5x5mm²	125°C	1*10^15 (50 Bit)
ST2450G (for external sensors)	2442 MHz		5x5mm²	125°C
ST2450H	2442 MHz	30 dB	5x7mm²	125°C	85320 (16 Bit)
